37.5kVA transformator terpasang tiang fase tunggal

Transformer terbenam oli terpasang di Kutub fase tunggal 37,5 kVA ini menggabungkan keandalan tinggi isolasi terbenam minyak dengan instalasi terpasang di tiang penghemat ruang, memberikan solusi daya yang stabil dan hemat biaya untuk skenario beban fase tunggal di terminal jaringan distribusi.

Kontak Download User Manual

Spesifikasi dan parameter

Parameter	Rincian
Kapasitas yang dinilai	37.5 kVA
Maksimum tanpa kehilangan beban	113 W
Kerugian beban maksimum	413 W
Ring utama	15 kV penutup gunung (jumlah: 2)
Ring sekunder	13/16 Eyeboit dengan 1/2 stud sekunder Bushing (Qty:3)
Keran	1-2 1/2% keran di atas nominal, 3-2 1/2% keran di bawah nominal
Tegangan utama	2400 V - 34500 V
Arus menarik @ 100%	≤ 0.6%
Reg.@0.8 faktor Pwr	≤ 2.4%
Konfigurasi	Desain standar
Ketentuan pemasangan	Braket gantungan (satu Set)
Suhu naik	65 °C
Kelas pendinginan	ONAN
Cairan isolasi	Minyak Mineral
Frekuensi	60Hz
Standar efisiensi	Tidak ada
Tegangan utama	12470v Grd Y / 7200v
BIL	95 kV
Kelas kV	15 kV
Tegangan sekunder	120 / 240 V
BL	30 kV
Kelas kV	1.2 kV
Lapisan	ANSI70 mantel atas abu-abu (Munsell 5BG7.0/0.4)
Alat pengukur & fiting	PRD, 35 SCFM (std)

Rentang spesifikasi

Kapasitas (KVA)	Tegangan tinggi (V)	Mengetuk Range	Tegangan Rendah (V)	Hilang		Dimensi (mm)			2016 DOE Efisiensi
Kapasitas (KVA)	Tegangan tinggi (V)	Mengetuk Range	Tegangan Rendah (V)	Tidak kehilangan beban (W)	Kehilangan beban (W)	W	D	H	2016 DOE Efisiensi
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2x2.5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98.70
15						520	565	905	98.82
25						560	590	935	98.95
37.5						610	625	935	99.05
50						635	675	1035	99.11
75						745	840	1035	99.19
100						770	965	1035	99.25
167						795	890	1035	99.33
250						988	1001	1035	99.39
333						1012	1015	1035	99.43

Gambar dan Aksesori

Gambar transformer dipasang tiang

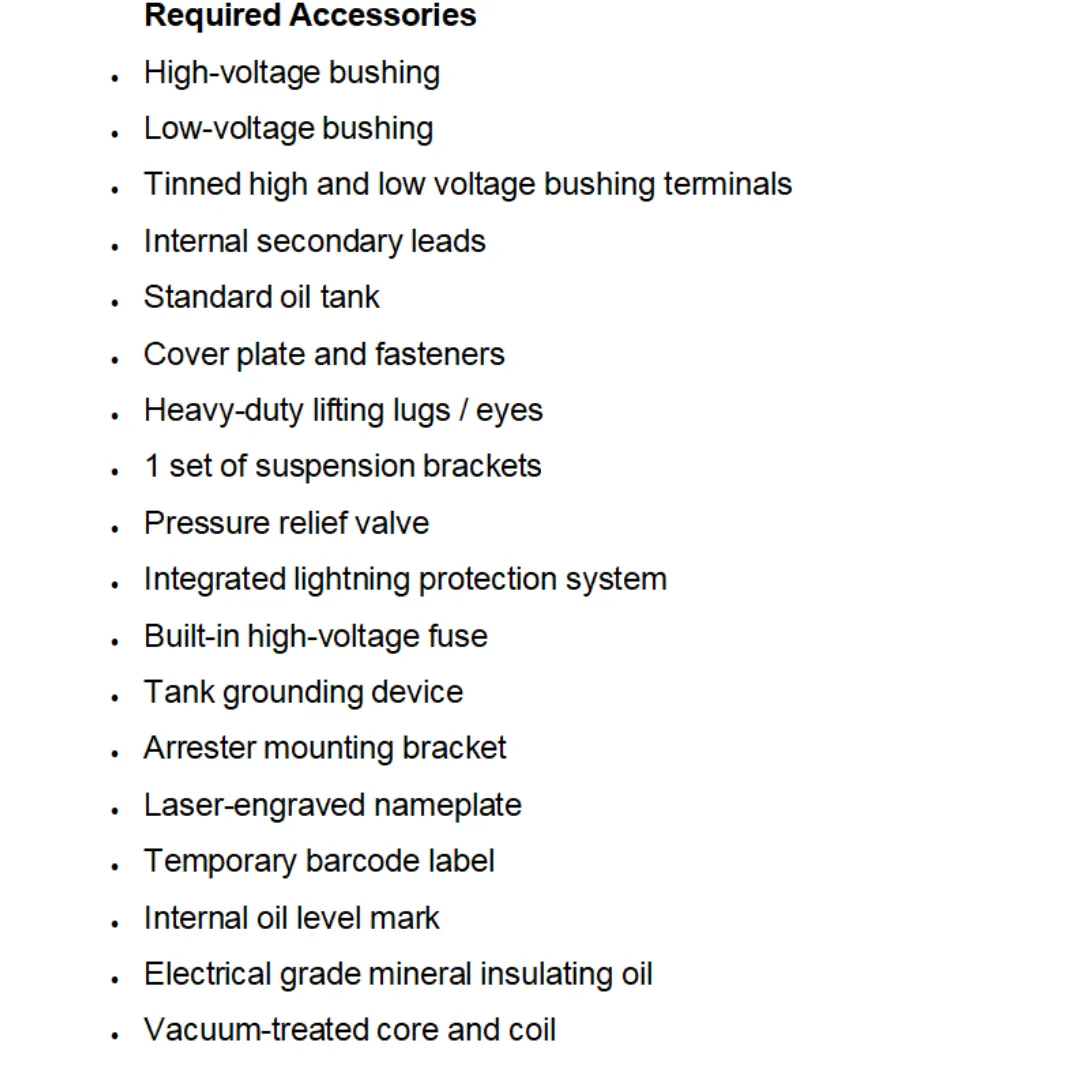

aksesori trafo yang dipasang pada tiang

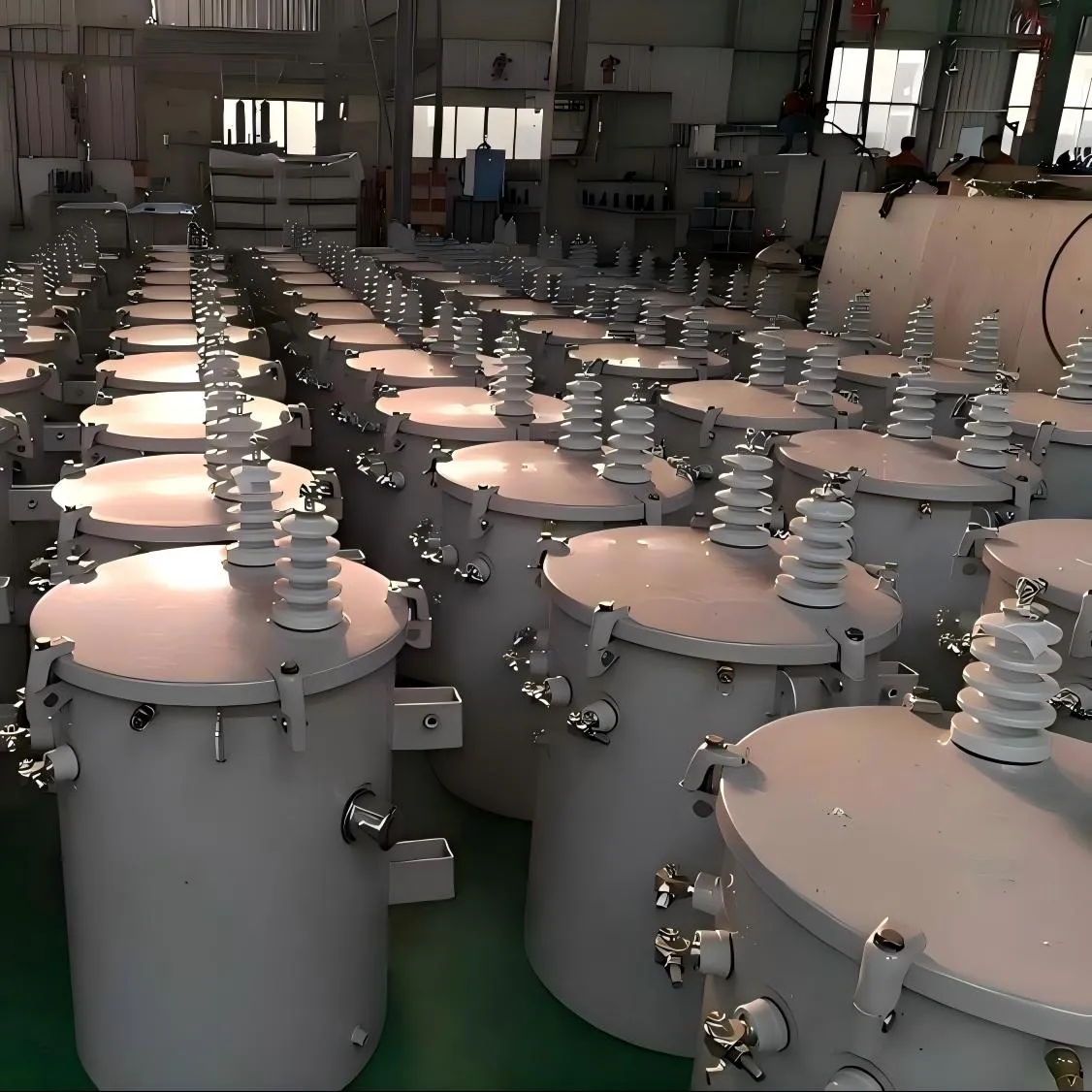

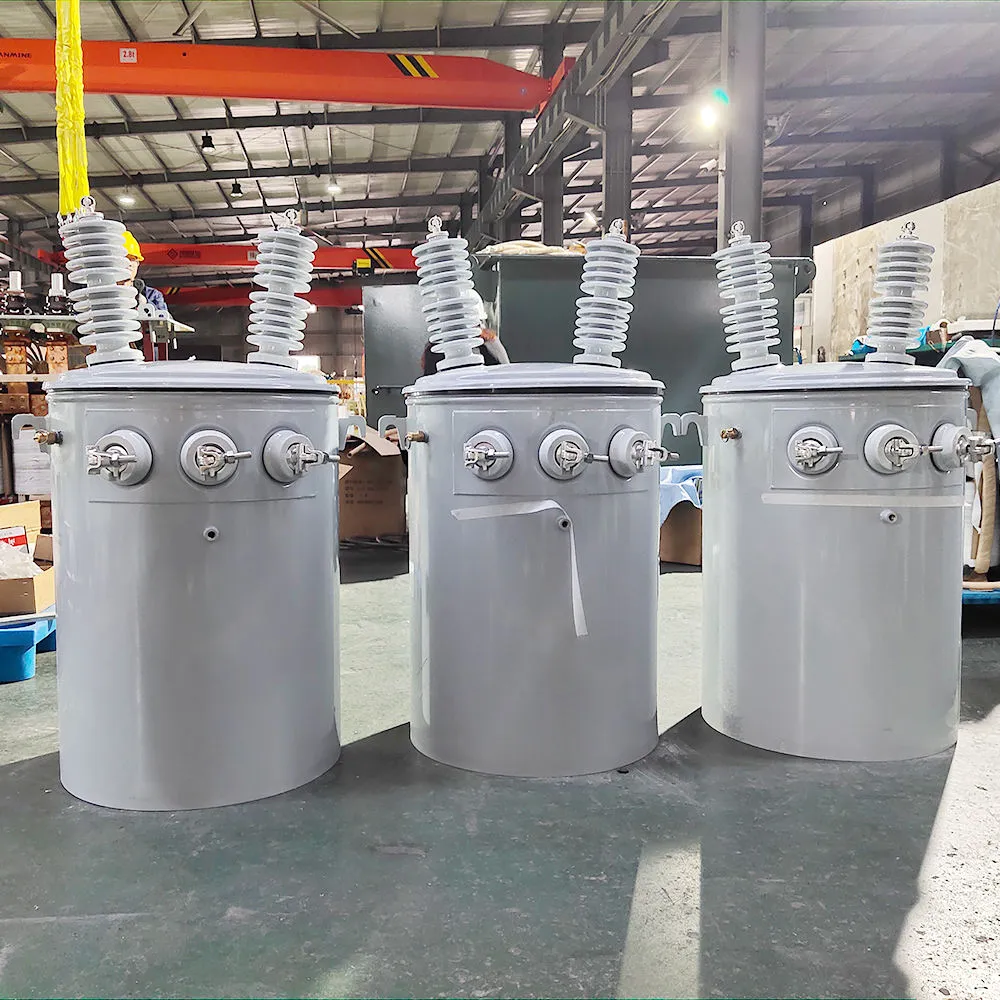

Foto Produksi Pabrik
