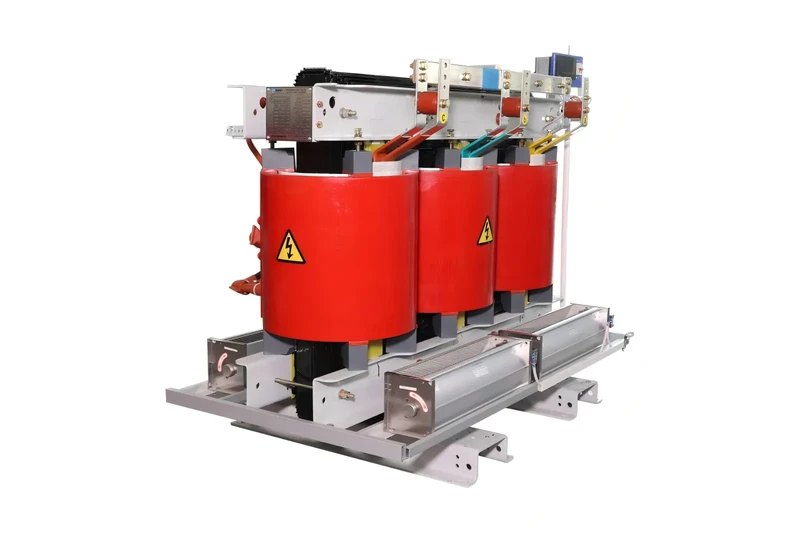

Transformator tipe kering 500kVA

Huawan transformator tipe kering 500kVA memiliki keamanan dan perlindungan lingkungan tanpa api atau risiko ledakan. Menyangga desain insulasi yang sangat baik dan pembuangan panas, mereka menyadari kehilangan rendah, kebisingan rendah, dan stabil, serta beradaptasi dengan berbagai kondisi kerja. Bebas pemeliharaan dan mudah dipasang, mereka mendukung kustomisasi dan diterapkan secara luas dalam transmisi daya dan distribusi untuk konstruksi, daya, perdagangan, dan bidang lainnya.

Kontak

Spesifikasi dan parameter

Parameter	Rincian
Kapasitas yang dinilai	500 kVA
Frekuensi terukur	50Hz
Nilai tegangan	10/0, 4 kV
Nilai arus	28.9/721.7 A
Jumlah fase	3 Phase
Simbol Grup koneksi	Dyn11
Kehilangan beban Tanpa (pada tegangan terukur 100%)	0.646 kW
Penurunan beban (pada suhu referensi 120 ℃)	4.210 kW
Kehilangan Total (pada suhu referensi 120 ℃)	4.856 kW
Arus tanpa muatan (pada tegangan terukur 100%)	0.75%
Kelas isolasi	Kelas F (maksimum yang diizinkan untuk kelas F: 155 ℃)
Diterapkan menahan kemampuan tegangan	HV: 35KV/60s; LV: 5kV/60s
Jumlah pelepasan sebagian	Ketika 1.3 kali tegangan yang dinilai telah diterapkan, fase A/B/C semuanya <10pC
Kapabilitas penahan arus pendek	3 tes sirkuit pendek per fase, tanpa pergeseran/perubahan bentuk kumparan, deviasi reaktansi maksimum: 2.8%
Batas naik suhu berliku	≤ 100K
Mode pendinginan	AN/AF

Rentang spesifikasi

Dinilai Kapasitas	Kombinasi voltase dan Rentang dekomposisi			Rendah Tekanan	Sirkuit terbuka Kerugian	Muatan Hilang	Arus pendek Impedansi	Tanpa beban Arus	Tubuh Berat
Dinilai Kapasitas	Kombinasi voltase dan Rentang dekomposisi			Rendah Tekanan	Sirkuit terbuka Kerugian	Muatan Hilang	Arus pendek Impedansi	Tanpa beban Arus	Tubuh Berat
KVA	Tinggi Tegangan	Mengetuk Jangkauan	Gabung Grup Label	KV	W	(120 ℃) W	%	%	Kg
30	6 6.5 10 10.5 11	± 5% atau ± 2 × 2.5%	YynO atau Dyn11	0.4	170	710	4	1.8	300
50					240	1000	5	1.5	380
80					330	1380	4	12	470
100					360	1570	4	1	560
125					420	1850	4	1	650
160					480	2130	4	1	780
200					550	2530	4	0.8	800
250					640	2760	4	0.8	1030
315					790	3470	4	0.7	1250
400					880	3990	4	0.7	1400
500					1040	4880	4	0.6	1600
630					1200	5880	4	0.6	1900
630					1170	5960	6	0.6	1900
800					1360	6960	6	0.5	2580
1000					1590	8130	6	0.5	2850
1250					1880	9690	6	5	3200
1600					2200	11730	6	0.5	3800
2000					2740	14450	6	0.4	4280
2500					3240	17170	6	0.4	5250

Menggambar

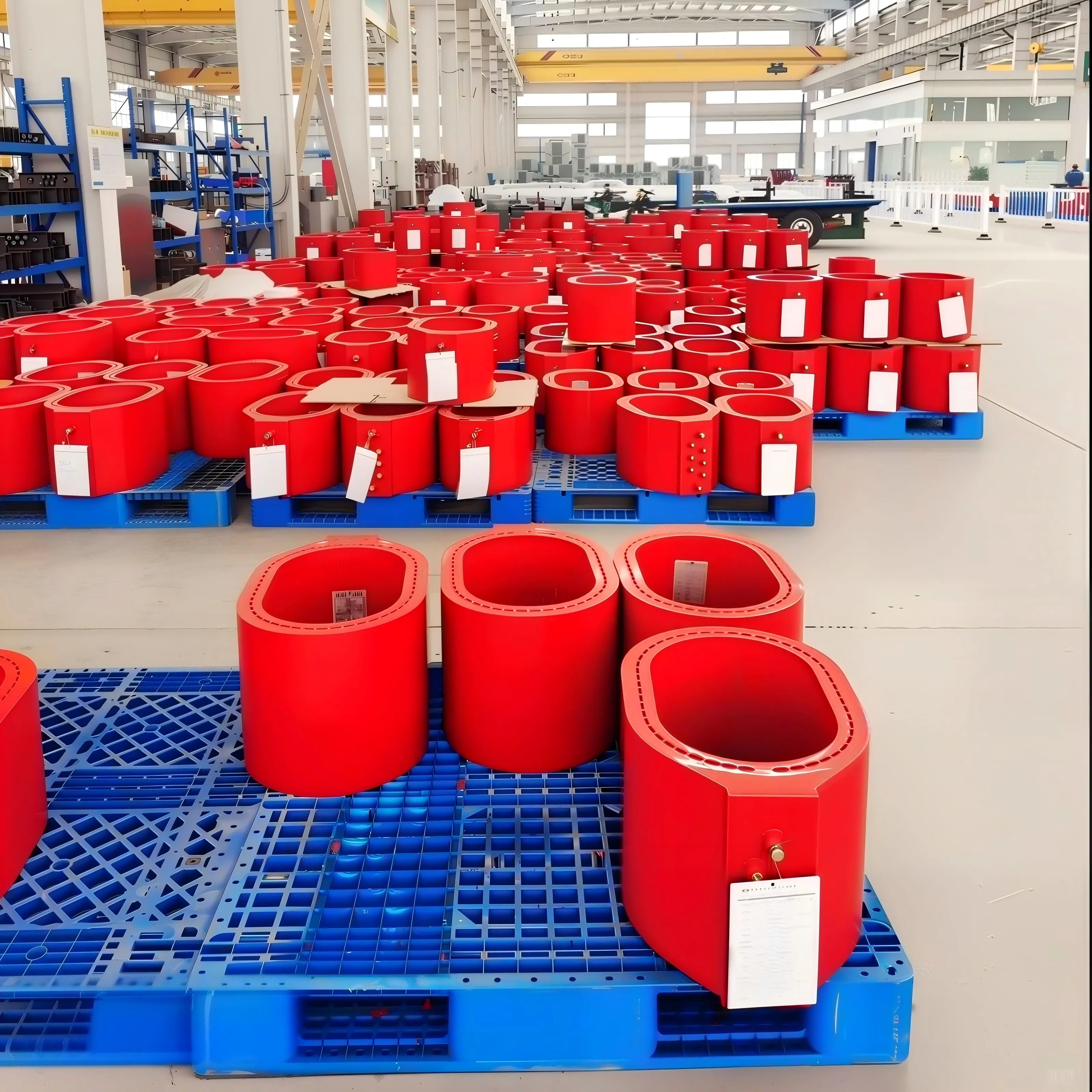

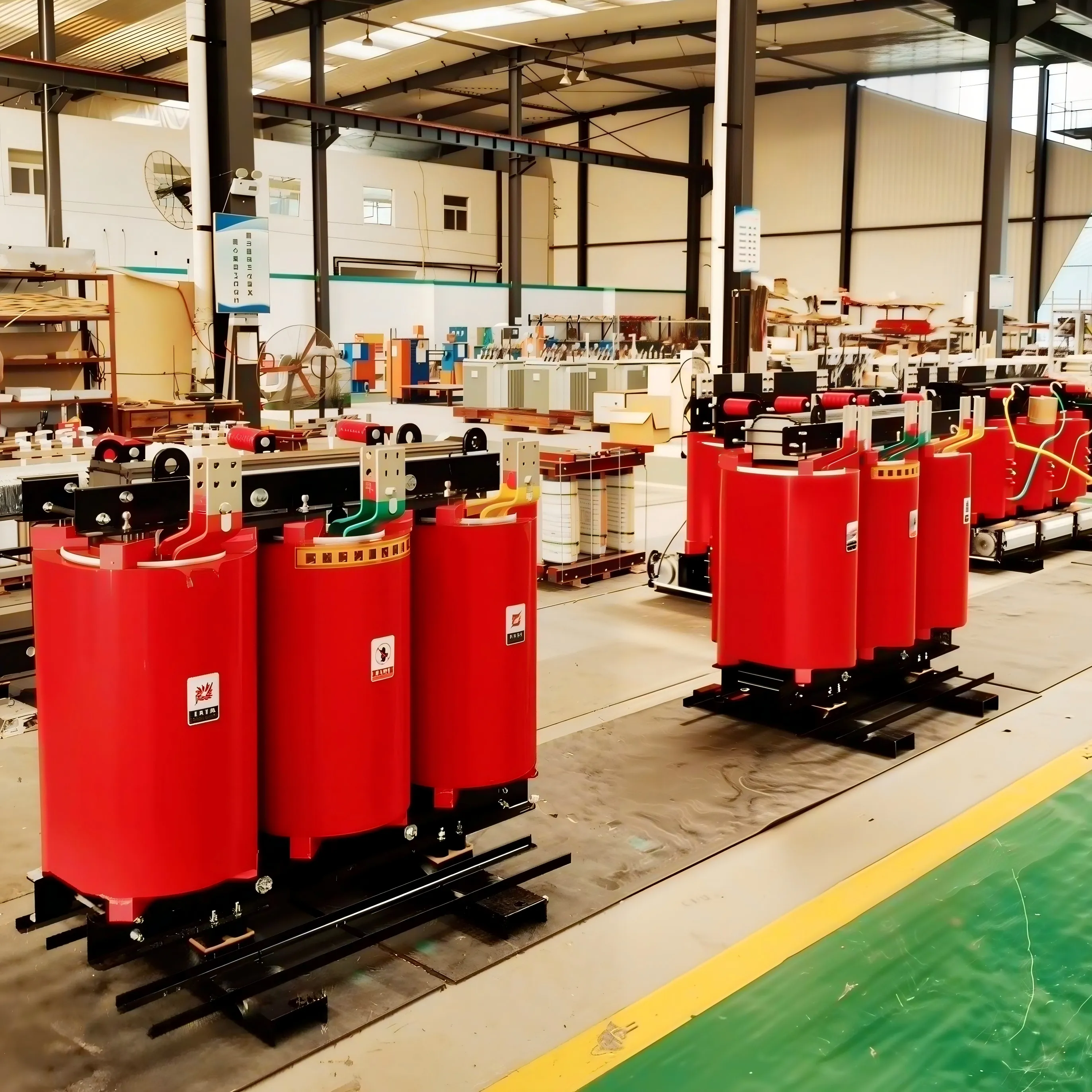

Foto Produksi Pabrik
