Panduan perhitungan efisiensi Transformer: pengukur kunci untuk meningkatkan kinerja sistem daya

Dalam pengoperasian stabil sistem daya,TransformerBerfungsi sebagai peralatan inti untuk transmisi dan konversi energi. Efisiensi operasi mereka secara langsung menentukan tingkat pemanfaatan energi dan secara signifikan memengaruhi biaya listrik dan kerentanan operasional untuk perusahaan. Dengan ekspansi berkelanjutan dari konsumsi daya industri dan kebijakan penghemat Energi Nasional yang semakin ketat, mengurangi kerugian listrik melalui kalkulasi efisiensi ilmiah, pemilihan peralatan yang tepat, dan manajemen operasional yang dioptimalkan telah menjadi pendekatan penting untuk mencapai konservasi energi, peningkatan efisiensi, dan pengembangan berkelanjutan.

Artikel ini secara sistematis menganalisa konsep inti, metode perhitungan, dan komponen kehilangan efisiensi transformator. Ia juga meneliti faktor kunci melalui studi kasus praktis dan mengusulkan strategi yang dapat ditindaklanjuti untuk peningkatan efisiensi, membantu perusahaan mengoptimalkan kinerja sistem daya dan memaksimalkan manfaat ekonomi. Untuk mereka yang mencari solusi transformator efisiensi tinggi, wawasan yang disediakan di sini dapat mendukung pilihan yang ditargetkan.

1. Apa itu efisiensi Transformer

Efisiensi Transformer adalah indikator kunci kemampuan konversi energinya. Ditentukan sebagai rasio daya output untuk daya input, biasanya dinyatakan sebagai persentase:

ITunes = pу/P₂ × 100%

= Pу/(p%+ P₀ + P₂) × 100%

Tempat:

Darwin = efisiensi

Pу = daya output

P₁ = input power

P₀ = core loss (no-load loss)

Ploss = kehilangan tembaga (kehilangan beban)

Idealnya, semua energi listrik input akan dikirim ke beban. Namun, karena properti bahan dan keterbatasan struktural, berbagai kerugian terjadi selama operasi, menghilangkan energi sebagai panas. Jadi, daya keluaran selalu lebih rendah dari daya input. Efisiensi yang lebih tinggi menunjukkan kehilangan energi yang lebih rendah dan pemanfaatan yang lebih baik.

Studi Kasus

Perusahaan Manufaktur mengoperasikan transformator 1000 kVA dengan daya input 1000 kW dan daya output 970 kW, yang menghasilkan efisiensi 97%. Jika transformator berjalan terus selama 8,000 jam setiap harinya, penurunan energi mencapai 240,000 kWh, menyebabkan biaya listrik yang substansial-menyoroti pentingnya meningkatkan efisiensi.

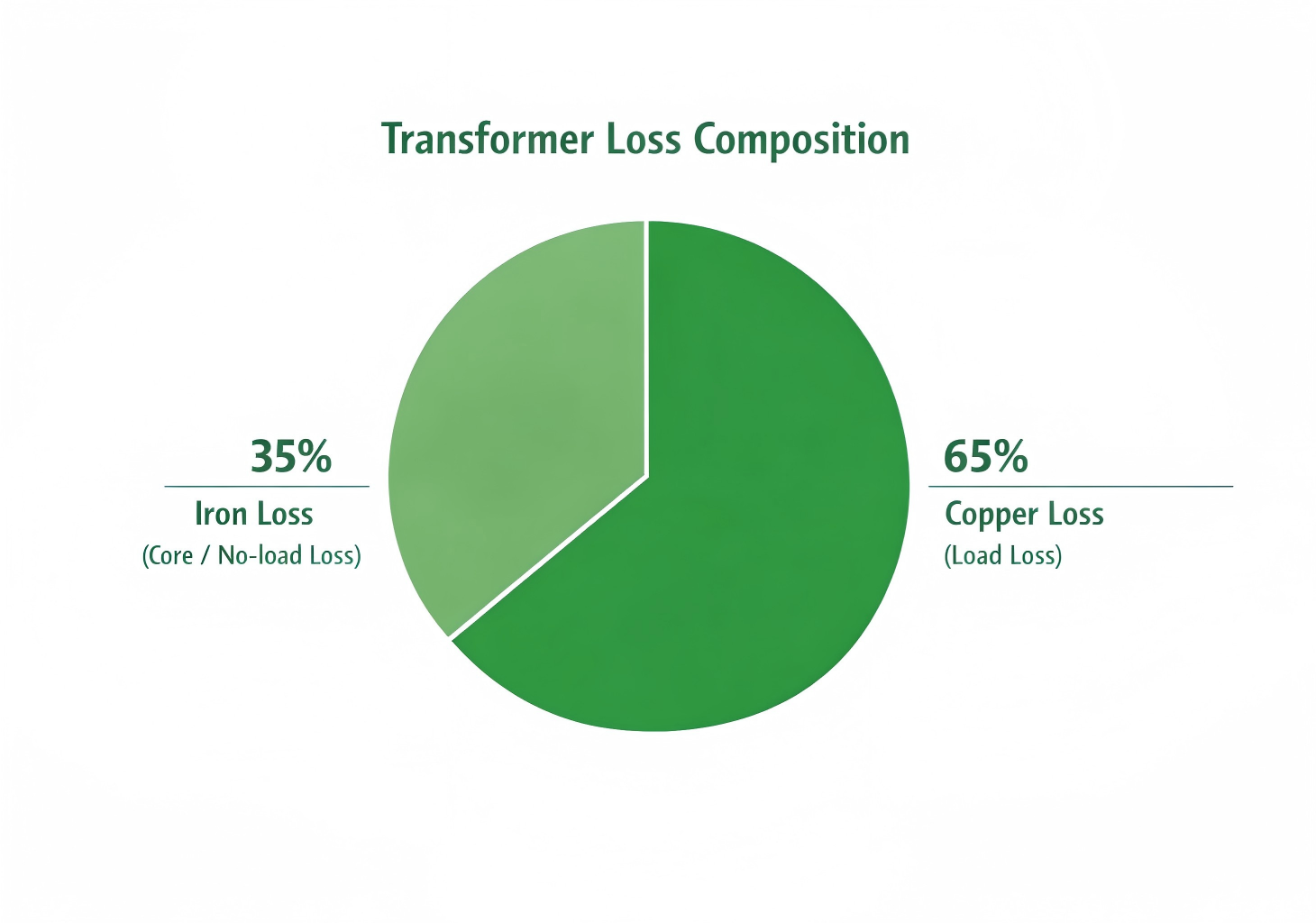

2. Komposisi kerugian Transformer

Kerugian transformator adalah faktor utama yang memengaruhi efisiensi dan terdiri dari:

Penurunan Total = kehilangan inti + kehilangan tembaga

(1) kehilangan inti (kehilangan tanpa beban)

Kehilangan inti terjadi setiap kali transformator berenergi, bahkan tanpa beban. Ini tetap relatif konstan dan tergantung pada voltase dan frekuensi.

Komponen:

Kehilangan sostesis: disebabkan oleh pembatasan berulang dari bahan inti

Kehilangan arus Eddy: arus induksi di dalam inti yang menghasilkan panas

Memengaruhi faktor:

Bahan inti: baja silikon permeabilitas tinggi (misalnya, baja silikon rendah) dapat mengurangi kerugian sebesar ~ 20%

Tegangan dan frekuensi: tegangan lebih tinggi atau frekuensi meningkatkan kehilangan inti

(2) kehilangan tembaga (kehilangan beban)

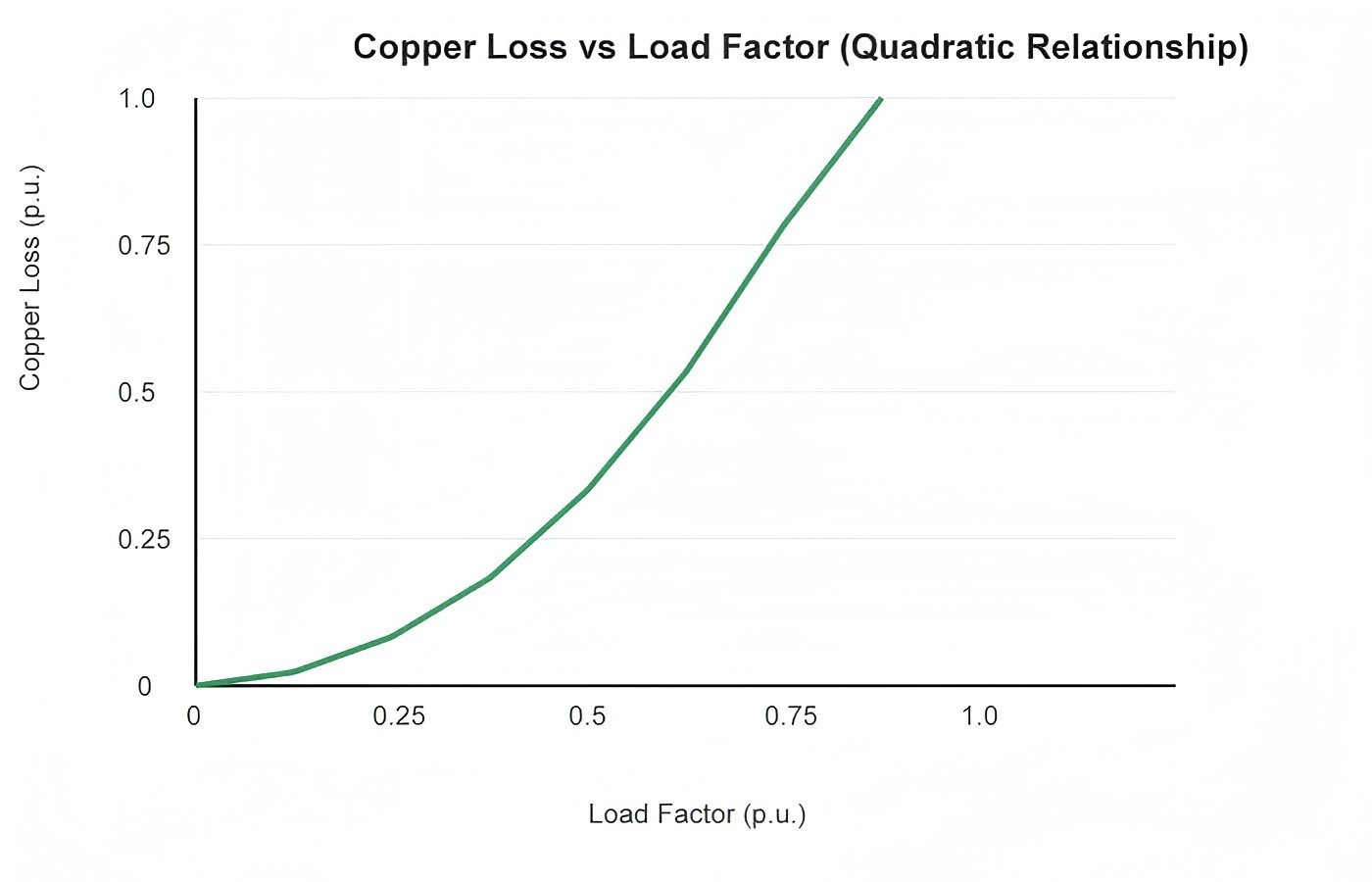

Kehilangan tembaga disebabkan oleh ketahanan gulungan transformer dan meningkatkan dengan fungsi persegi arus beban.

Formula:

Kehilangan tembaga = kehilangan tembaga muatan penuh × (faktor beban) m²

Memengaruhi faktor:

Tingkat beban: beban yang lebih tinggi menyebabkan kerugian yang meningkat secara signifikan

Bahan dan desain berliku: bahan konduktivitas tinggi (misalnya, tembaga bebas oksigen) dan struktur Lilitan yang dioptimalkan mengurangi ketahanan

3. Metode perhitungan efisiensi transformator

Formula inti:

Pengawas = p%/ (p%+ P₀ + P₂) × 100%

(1) Formula efisiensi berbasis beban

Ampu = (β × s× × cosφ) / (β × sφ × cosφ+ P₀ + p)) × 100%

Tempat:

Β = load factor

S= = nilai kapasitas

Cossanchez = faktor daya

(2) Contoh perhitungan

Sebuah transformator 2000 kVA beroperasi di bawah:

Faktor beban: 70%

Faktor daya: 0.9

Penurunan inti: 3 kW

Kehilangan tembaga muatan penuh: 20 kW

Langkah-langkah:

Kehilangan tembaga: 20 × (0.7 m²) = 9.8 kW

Total kehilangan: 3 + 9.8 = 12.8 kW

Daya keluaran: 2000 × 0.7 × 0.9 = 1260 kW

Efisiensi: 1260 / (1260 + 12.8) Tera 98.99%

4. Faktor kunci yang memengaruhi efisiensi transformator

(1) faktor beban

Efisiensi Optimal biasanya terjadi antara beban 60% 80%:

Beban rendah: kehilangan inti dominan, mengurangi efisiensi

Beban tinggi: kehilangan tembaga meningkat secara signifikan

(2) bahan dan manufaktur

Baja silikon berkualitas tinggi mengurangi kehilangan inti

Lilitan dioptimalkan mengurangi kehilangan tembaga

Manufaktur presisi meminimalkan kerugian hilang

(3) lingkungan operasi

Suhu tinggi meningkatkan ketahanan Vie kehilangan tembaga yang lebih tinggi

Pendinginan yang buruk mengurangi efisiensi

Debu dan kelembaban meningkatkan kerugian tambahan

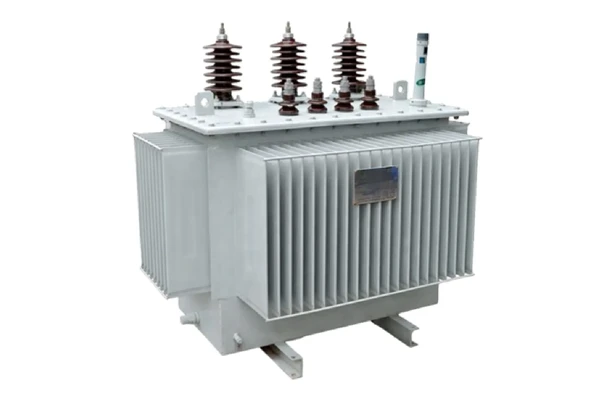

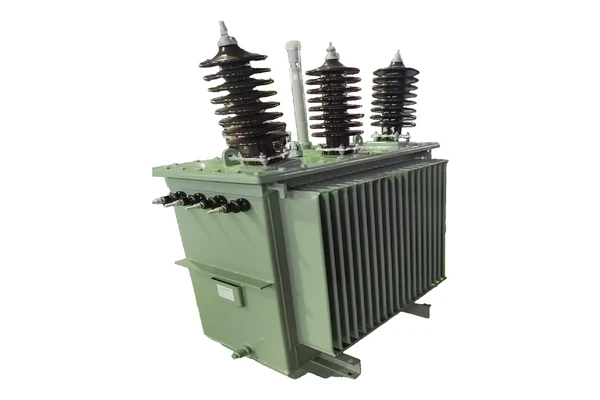

Huawan Manufacturer transformer tahan lama didesain untuk lingkungan yang sangat redup, memastikan efisiensi tinggi jangka panjang.

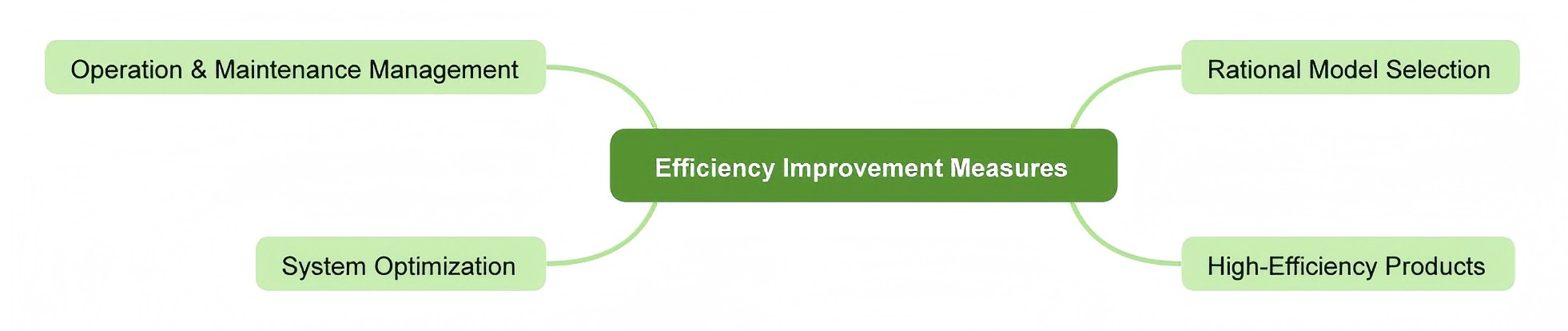

5. Metode praktis untuk meningkatkan efisiensi

(1) pilihan yang tepat

Mencocokkan kapasitas transformator dengan permintaan beban aktual untuk mempertahankan jangkauan beban optimal.

(2) produk efisiensi tinggi

Pilih transformers dengan peringkat efisiensi yang lebih tinggi untuk mengurangi kerugian dasar.

(3) operasi & pemeliharaan

Pemeriksaan teratur dan pemeliharaan mengurangi kerugian tidak normal dan memastikan operasi yang stabil.

(4) pengoptimalan sistem

Instal kompensasi daya reaktif

Meningkatkan faktor daya

Optimalkan tata letak kisi

6. Nilai investasi transformer efisiensi tinggi

(1) pengurangan biaya operasional

Bahkan peningkatan efisiensi 1% dapat menghasilkan penghematan tahunan yang signifikan.

(2) kepatuhan terhadap kebijakan energi

Konsumsi energi yang lebih rendah dan emisi karbon mendukung tujuan kepatuhan terhadap peraturan dan ketahanannya.

(3) peningkatan keandalan

Mengurangi kerugian yang lebih rendah pada suhu, memperpanjang masa pakai, dan mengurangi tingkat kegagalan.

7. Pentingnya memilih produsen profesional

Efisiensi transformator tidak hanya tergantung pada desain tetapi juga pada kualitas manufaktur dan kemampuan layanan.

(1) keunggulan produk

Bahan kehilangan rendah

Desain elektromagnetik yang dioptimalkan

Proses kontrol kualitas ketat

(2) kemampuan layanan penuh

Solusi Khusus

Panduan pemilihan

Analisis efisiensi energi

Konsultasi operasional

8. Penjelasan

Efisiensi Transformer bukan sekadar metrik teknis-ini langsung berdampak pada kontrol biaya energi, stabilitas sistem, dan pengembangan berkelanjutan. Melalui perhitungan ilmiah, pemilihan yang tepat, dan operasi yang dioptimalkan, perusahaan dapat secara signifikan meningkatkan efisiensi sistem dan mengurangi limbah energi.

Transformers efisiensi tinggi mewakili strategi penting untuk pengurangan biaya dan peningkatan kinerja, serta driver utama untuk transformasi hijau di industri kekuasaan.

9. Pertanyaan Umum

T: Apakah efisiensi transformer yang lebih tinggi selalu lebih baik?

A: efisiensi yang lebih tinggi meningkatkan penghematan energi, tetapi biaya dan ROI juga harus dipertimbangkan.

T: Mengapa tidak dapat melakukan transformator efisiensi mencapai 100%?

A: kerugian inti dan tembaga tidak dapat dihindari karena keterbatasan fisik dan material.

T: bagaimana cara mengidentifikasi transformer yang hemat energi?

A: Periksa kerugian tanpa muatan, kehilangan beban, dan peringkat efisiensi bersertifikat.

Q: Apakah transformer lama bisa diganti?

A: Transformers berusia lebih dari 10 tahun biasanya memiliki kerugian yang lebih tinggi; Menggantinya dapat secara signifikan mengurangi biaya energi.

T: apa saja risiko operasi muatan rendah?

A: beban rendah meningkatkan proporsi kehilangan inti, mengurangi efisiensi, dan membuang energi.
