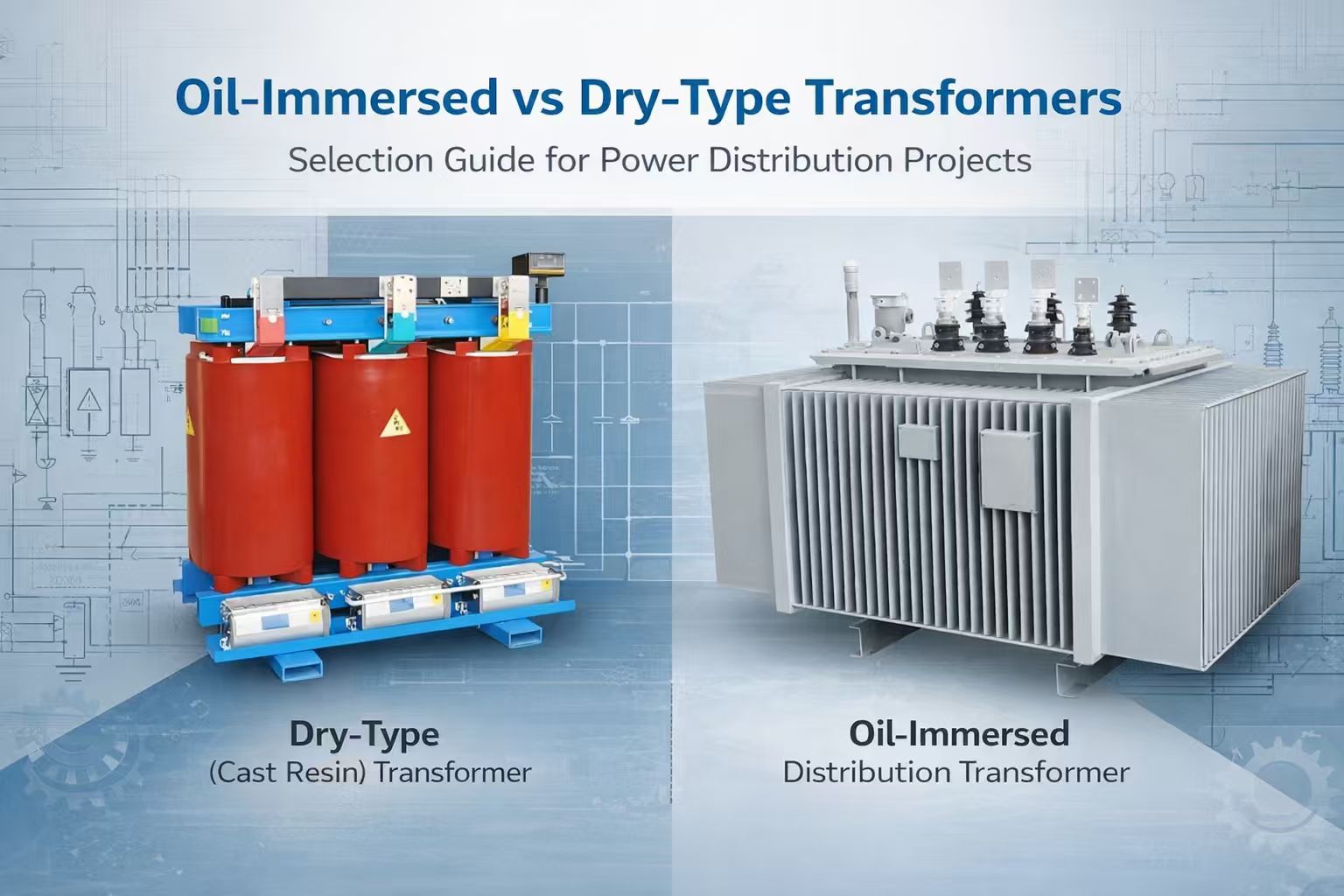

Panduan pilihan untuk Transformers terbenam minyak vs. transformer jenis kering: Dari perbedaan hingga pembuatan keputusan

Di bidang sistem daya dan distribusi daya industri, transformers berfungsi sebagai peralatan inti untuk konversi tegangan dan transmisi daya. Pilihan mereka langsung memengaruhi keamanan sistem, biaya operasi, dan keandalan jangka panjang. Banyak pembeli dan teknisi menghadapi keputusan yang penting dalam proyek praktis: apakah mereka memilih transformator yang terbenam atau transformator tipe kering?

I. Definisi inti: perbedaan penting antara kedua jenis Transformer

1. Transformator terbenam minyak

Transformer terbenam minyak menggunakan minyak isolasi (seperti minyak mineral atau ester sintetis) seperti isolasi inti dan media pembuangan panas. Gulungan dan inti besi sepenuhnya terbenam dalam tangki minyak bersegel, dengan pembuangan panas yang dicapai melalui sirkulasi minyak alami atau sirkulasi minyak paksa. Biasanya dinilai pada kelas insulasi A, mereka bergantung terutama pada sifat pendingin dan isolasi minyak. Berkat tangki minyak bersegel, mereka menawarkan ketahanan Kelembapan yang sangat baik dan dapat beradaptasi dengan area ketinggian tinggi atau tinggi. Dirancang di sekitar konsep inti "pembuangan panas yang efisien dan bantalan kapasitas besar," mereka banyak digunakan dalam skenario tegangan tinggi dan daya tinggi.

2. Transformator jenis kering

Transformers type kering sebagian besar menggunakan bahan isolasi solid (seperti resin epoxy) atau proses melempar udara/vakum, membutuhkan tidak ada minyak isolasi sama sekali. Pembuangan panas mereka terutama melalui pendingin udara alami atau pendingin udara paksa. Dengan peringkat insulasi yang lebih tinggi (biasanya kelas F atau H), transformator tipe kering dapat menahan suhu naik lebih signifikan. Selain itu, proses pengecoran epoxy berkualitas tinggi memastikan tingkat pelepasan sebagian yang sangat rendah, menjamin keandalan isolasi operasional jangka panjang. Walaupun mereka memiliki ketahanan kelembapan, kelas perlindungan khusus (misalnya. g., IP3X) atau perawatan tahan kelembapan diperlukan untuk lingkungan kelembapan tinggi (seperti daerah pantai), dan karakteristik kenaikan suhu mereka dipengaruhi oleh ketinggian. Desain bebas minyak, sebuah fitur inti, pada dasarnya menghilangkan bahaya keselamatan seperti kebocoran minyak dan kebakaran, menjadikannya lebih cocok untuk skenario aplikasi dengan keamanan yang ketat dan persyaratan lingkungan.

II. Perbandingan antara transformer tipe kering dan terbenam minyak pada kapasitas yang sama dan tingkat tegangan (mengambil 1000kVA/10-11kV sebagai contoh)

Dalam proyek praktis, 1000 kVA, 10KV, atau 11kV adalah salah satu kapasitas umum dan tingkat tegangan dalam distribusi daya industri dan komersial.

Di bawah kapasitas dan kondisi tegangan yang sama, transformers hate-terbenam dan dry-type menunjukkan perbedaan yang signifikan dalam kinerja, biaya, dan fokus aplikasi.

Dalam proyek praktis energi baru Huawan, untuk tingkat kapasitas yang sama, kami dapat menyediakan solusi jenis oli dan kering, dengan target desain yang dioptimalkan berdasarkan lingkungan proyek, karakteristik beban, dan kondisi pemeliharaan operasional.

III. Adaptasi skenario: Saran pilihan untuk proyek yang berbeda

1. Skenario yang berlaku untuk transformer terbenam minyak

• Pusat luar ruangan, sistem transformator yang dipasang di bantalan, dan proyek distribusi dan transmisi sisi kisi daya;

• Taman industri, pabrik manufaktur besar, dan industri berat metalurgi (membutuhkan ketahanan terhadap beban berdampak atau kelebihan beban);

• Proyek energi baru (stasiun penguat daya fotovoltaik dan angin), menampilkan ketahanan cuaca yang kuat dan keuntungan biaya yang jelas untuk kapasitas besar;

• Renovasi kisi daya pedesaan dan proyek industri yang sensitif terhadap biaya awal dengan lingkungan pemasangan yang diizinkan.

2. Skenario yang berlaku untuk transformer tipe kering

• Pusat komersial perkotaan, bangunan kantor, dan bangunan susun super tinggi (dipasang di dasar atau poros listrik);

• Tempat ramai dengan persyaratan keselamatan catu daya yang sangat tinggi, seperti rumah sakit, sekolah, dan pusat data;

• Pusat transportasi umum seperti subway, bandara, dan stasiun rel berkecepatan tinggi (terletak di dekat Area ramai dengan standar keselamatan kebakaran tinggi);

• Lingkungan berbahaya dengan persyaratan tahan ledakan (misalnya, industri kimia dan pertambangan) atau area sensitif lingkungan seperti zona perlindungan sumber air dan area sensitif lingkungan;

• Skenario yang menyangkut ruang seperti ruang distribusi tenaga dalam ruangan, instalasi lantai sedang, dan dasar dengan ventilasi terbatas;

• Distribusi daya renovasi area tinggal lama.

3. Pilihan berpikir untuk jarak tumpang tindih kapasitas (Overlap)

Untuk kapasitas dalam kisaran ini, evaluasi komprehensif diperlukan: Jika diinstal di substasiun independen luar ruangan dengan tim pemeliharaan profesional dan fokus pada efektivitas biaya jangka panjang, lebih disukai transformers terbenam; Jika dipasang di dalam ruangan dengan api ketat dan persyaratan perlindungan lingkungan atau pemeliharaan ketidaknyamanan, transformator tipe kering lebih cocok.

IV. Biaya dan operasi & pemeliharaan

1. Biaya investasi awal

• Transformers terbenam minyak: biaya kapasitas unit lebih rendah, terutama untuk skenario kapasitas besar, dengan keunggulan signifikan pada harga pembelian awal. Cocok untuk proyek dengan anggaran terbatas, tetapi pencegahan kebakaran dan fasilitas penampung minyak mungkin perlu dipertimbangkan.

• Dry-type transformers: proses manufaktur yang kompleks menghasilkan investasi awal yang lebih tinggi, tetapi tidak ada perlindungan minyak tambahan atau fasilitas pemadam kebakaran yang diperlukan.

2. Biaya operasi dan pemeliharaan jangka panjang

• Transformers terbenam minyak: biaya pemeliharaan tinggi, membutuhkan pengujian kualitas minyak teratur, pemeriksaan segel, filtrasi minyak, atau penggantian. Operasi jangka panjang kumulatif dan biaya pemeliharaan relatif tinggi.

• Transformer tipe kering: pada dasarnya bebas pemeliharaan, hanya membutuhkan Pencabut debu dan pemeriksaan insulasi sederhana, menawarkan lebih banyak keuntungan dalam biaya operasi jangka panjang.

3. Ringkasan

Transformer penyerap minyak memiliki biaya awal yang lebih rendah namun biaya operasi dan pemeliharaan yang lebih tinggi; Transformer tipe-kering memiliki biaya awal yang lebih tinggi namun biaya operasi dan pemeliharaan yang lebih rendah.

V. Pertanyaan Umum

T: Apakah transformer tipe kering benar-benar bebas perawatan?

A: tidak sepenuhnya, tetapi maintenance sederhana. Ini terutama melibatkan pemeriksaan pengencang, menghilangkan debu, dan melakukan tes ketahanan isolasi, dengan tidak perlu menangani minyak isolasi.

T: Apa yang lebih aman, transformator Penyejuk oli atau transformator tipe kering?

A: Secara objektif, transformer terbenam dengan minyak membawa risiko kebocoran minyak dan api dibandingkan dengan transformer tipe kering. Namun, pemeriksaan keamanan diperlukan untuk kedua jenis.

P: trafo mana yang harus diprioritaskan ketika anggaran terbatas?

A: untuk lingkungan luar ruangan, transformers terbenam minyak dapat diprioritaskan; Untuk lingkungan dalam ruangan, bahkan dengan anggaran terbatas, transformers jenis kering direkomendasikan untuk menghindari biaya tambahan dari perbaikan keamanan yang lambat.

T: apakah memilih kapasitas transformer yang paling cocok. Paling Hemat biaya?

J: kapasitas yang serasi dapat menyebabkan biaya yang lebih tinggi untuk penggantian di masa depan. Mempertimbangkan pertumbuhan beban, kapasitas harus dipilih dengan margin 15% 20%.

T: apa perbedaan dalam kehidupan layanan antara transformer jenis oli dan kering?

A: di bawah kondisi operasi yang sama, transformers tipe-kering memiliki masa pakai 3-5 tahun lebih lama dari transformer terbenam minyak.

VI. Ringkasan pemilihan berpikir

1. Apakah transformator akan dipasang di dalam atau di luar ruangan? Apakah ada kendala ruang atau lingkungan lembab?

2. Apakah lokasi proyek memiliki perlindungan api yang ketat, tahan ledakan, atau regulasi lingkungan?

3. Apa yang dirancang kapasitas dan tingkat tegangan? Apakah perlu untuk menahan beban berdampak atau beban berlebih yang sering?

4. Apakah Proyek dilengkapi dengan tim pemeliharaan profesional? Apakah operasi tanpa pengawasan diperlukan?

5. Apakah proyek prioritas biaya investasi awal atau keselamatan jangka panjang dan ekonomi operasional?

VII. Saran: tidak ada "terbaik," hanya "paling cocok"

Transformers jenis minyak terbenam dan kering masing-masing memiliki keunggulan teknis, tanpa keunggulan mutlak atau inferimority. Transformer terbenam minyak berdiri dengan daya saing inti pada "kapasitas besar, biaya rendah, dan kapasitas overload yang kuat, beradaptasi dengan proyek luar ruangan yang besar; transformer tipe kering memimpin dalam aplikasi lingkungan dalam ruangan dan sensitif dengan sorotan inti" keamanan tinggi, pemeliharaan rendah, dan ramah lingkungan."

Pemilihan yang benar logika seharusnya: Berdasarkan lingkungan instalasi proyek, mengambil persyaratan keselamatan dan lingkungan sebagai garis bawah, berpusat pada kapasitas dan kebutuhan tegangan, dan mempertimbangkan biaya siklus hidup. Untuk proyek berskala besar, khusus, atau kompleks, disarankan untuk mengundang ahli distribusi dan produsen transformator untuk demonstrasi khusus selama fase desain untuk mendapatkan rencana pemilihan yang disesuaikan, dengan pondasi padat untuk operasi sistem daya yang aman dan stabil.
