Panduan perhitungan kapasitas Transformer: bagaimana memilih kVA yang tepat?

(Dengan contoh perhitungan industri dan perumahan)

Dalam produksi industri, operasi komersial, dan bahkan proyek perumahan berskala besar, transformer adalah "heart" dari sistem catu daya. Mereka mengubah listrik tegangan tinggi menjadi daya tegangan rendah yang dapat digunakan untuk peralatan, Penerangan, dan perangkat listrik lainnya. Namun, memilih transformator dengan kapasitas yang salah (diukur dalam kVA) dapat menyebabkan serangkaian masalah: satu yang terlalu kecil dapat menyebabkan penangkapan muatan berlebih, kerusakan peralatan mahal, atau bahkan memicu kebakaran listrik; Sebuah ukuran besar akan membuang energi (karena tingkat beban yang rendah dan kehilangan beban yang tinggi) Dan meningkatkan pembelian awal dan biaya operasi jangka panjang.

Jadi, bagaimana cara secara akurat memilih kapasitas transformator yang tepat? Panduan ini akan memutus langkah-langkah inti, faktor kunci, dan tips praktis untuk membantu Anda membuat keputusan yang diberitahukan, apakah Anda membangun pabrik baru, meningkatkan pusat komersial, atau merencanakan komunitas perumahan.

Apa itu kapasitas Transformer (kVA)?

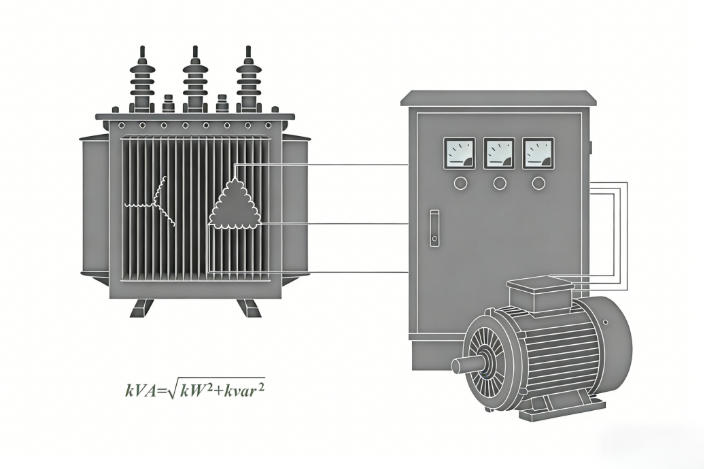

Sebelum menyelam pemilihan, mari memperjelas mendasar. Kapasitas Transformer (kVA, kilolvolt-ampere) mewakili daya maksimum yang dapat dengan aman dikirimkan ke beban, bukan daya aktual yang dikonsumsi. Tidak seperti watt (W), yang mengukur daya sebenarnya yang digunakan oleh perangkat, kVA "daya tampak"-yang menggabungkan daya asli (kW) dan daya reaktif (kVAR, digunakan oleh perangkat induktif seperti motor atau transformer sendiri).

Hubungan antara kVA, kW, dan faktor daya (PF, Ukur seberapa efisien daya digunakan) adalah:

KVA = kW EGR PF

Formula ini adalah landasan Pemilihan kapasitas. Misalnya, jika total beban listrik anda memerlukan daya asli 80 kW, dan faktor daya rata-rata peralatan Anda adalah 0.8 (nilai umum untuk mesin industri), daya yang diperlukan adalah 80 pemeliharaan 0.8 = 100 kVA.

Core Step 1: mengalkulasi Total beban listrik (kW) Anda

Langkah pertama dan yang paling penting adalah mendaftarkan semua perangkat listrik yang akan didukung oleh transformator dan menghitung total daya aslinya (kW). Hal ini memerlukan perhatian untuk dua skenario: beban terus-menerus (perangkat yang berjalan 24/7, seperti pompa atau server) dan beban terputus-putus (perangkat yang digunakan secara berkala, seperti mesin las atau Ac).

Cara menghitung:

Cantumkan setiap perangkat, daya terukur (kW, biasanya ditemukan di papan nama), dan waktu operasional (e.g., 8 jam/hari untuk sabuk konveyor, 2 jam/hari untuk Pemanas).

Untuk beban berkelanjutan: tambahkan daya penuh ke total (misalnya, pompa air 15 kW yang berjalan 24/7 = 15 kW).

Untuk beban terputus-putus: Gunakan faktor permintaan "(persentase mewakili seberapa sering beban digunakan sepenuhnya). Misalnya, mesin las 20 kW yang digunakan hanya 30% dari waktu memiliki faktor permintaan 0.3, sehingga berkontribusi 20 × 0.3 = 6 kW ke total.

Contoh: pabrik kecil memiliki:

1 beban berkelanjutan: kompresor udara 20 kW (24/7)

2 beban terputus-putus: mesin bubut 15 kW (digunakan 50% waktu) + bor 10 kW (digunakan 40% waktu)

Total beban = 20 + (15 × 0.5) + (10 × 0.4) = 20 + 7.5 + 4 = 31.5 kW

Langkah inti 2: Tentukan faktor daya (PF)

Seperti yang disebutkan sebelumnya, faktor dayanya langsung mempengaruhi kVA yang dibutuhkan. Sebagian besar perangkat listrik (terutama yang induktif seperti motor, transformer, dan lampu neon) memiliki faktor daya di bawah 1.0. Semakin rendah PF, semakin banyak kVA yang Anda butuhkan untuk mengirimkan kW yang sama.

Faktor daya umum:

Kembali ke contoh pabrik: Jika rata-rata PF adalah 0.8, kVA yang diperlukan adalah 31.5 kW EGR 0.8 = 39.375 kVA.

Langkah inti 3: Tambahkan "Margin keselamatan" (faktor beban)

Meskipun Anda menghitung kVA yang tepat berdasarkan beban saat ini, anda tidak boleh memilih transformer dengan kapasitas tersebut. Mengapa? Karena:

Ekspansi di masa depan: Anda dapat menambahkan peralatan baru (misalnya, mesin baru di pabrik, lebih banyak outlet di mal).

Beban puncak: beberapa perangkat menarik lebih banyak daya saat memulai (misalnya, motor memiliki "arus awal" 3-5 kali arus dinilai, meskipun itu adalah waktu singkat).

Pemeliharaan: margin kecil mencegah beban berlebih yang sering selama operasi rutin.

Faktor beban (margin keselamatan) biasanya 10% - 20% dari kVA yang dihitung. Untuk industri dengan potensi ekspansi tinggi (e.g., startup, tumbuh pabrik), margin 20% direkomendasikan; Untuk beban stabil (e.g., untuk kantor yang matang), 10% sudah cukup

Perhitungan akhir untuk pabrik:

Dihitung kVA = 39.375; 20% margin = 39.375 × 0.2 = 7.875

Total diperlukan kVA = 39.375 + 7.875 = 47.25 kVA

Karena transformers dijual dalam peringkat kVA standard (e.g., 30, 40, 50, 63, 100 kVA), pabrik harus memilih transformator 50 kVA (ukuran standar terkecil yang melebihi 47.25 kVA yang diperlukan).

Dampak skenario aplikasi

Dalam proyek yang dilakukan oleh Huawan, distribusi Transformer dengan kapasitas 160/250/400kVAUmumnya digunakan di Kamerun, sementara unit 600kVA dan 630kVA sering dipilih di Jinan. Ini karena Kamerun memajukan rencana pemulihan dayanya untuk memperluas cakupan jaringan listrik, dengan konsumsi listrik komersial perumahan dan kecil sebagai fokus utama. Muatan tersebar dan relatif stabil, jadi transformer 160-400kVA cukup untuk memenuhi kebutuhan listrik di tingkat desa. Sebaliknya, Kebijakan Energi Nasional licansi mengurangi keandalan suplai daya dan memberikan prioritas untuk memenuhi permintaan industri, yang menghasilkan beban listrik yang terkonsentrasi dan sangat berfluktuasi. Oleh karena itu, 600kVA dan 630kVA transformers dipilih untuk memenuhi kebutuhan listrik industri.

Dapat ditemukan dari hal ini bahwa aplikasi yang berbeda memiliki karakteristik beban yang unik, sehingga meneruskan saran khusus berikut:

Industri & manufaktur

Prioritaskan motor bertenaga tinggi: Jika Anda memiliki motor besar (e.g., 50 kW +), akun untuk arus awal mereka dengan menambahkan 10% tambahan-15% ke kVA yang dihitung (karena mulai dapat menyebabkan muatan sementara).

Contoh: pabrik dengan motor 40 kW (PF 0.8) dan 20 kW beban lainnya (PF 0.9). Dihitung kVA = (40 EGR 0.8) + (20 Sya 0.9) Tera 50 + 22.2 = 72.2. Tambahkan 10% untuk Starter motor: 79.4. Pilih transformator 80 kVA

Bangunan Komersial (Kantor, mal)

Fokus pada pencahayaan dan HVAC: pencahayaan LED memiliki PF tinggi (0.95 +), tapi sistem HVAC (AC, pemanas) memiliki PF lebih rendah (0.8, 0.85). Gunakan PF rata-rata 0.85 - 0.9.

Contoh: Kantor ㎡ 1,000 dengan pencahayaan 5 kW (LED, PF 0.95) dan 15 kW HVAC (PF 0.85). Dihitung kVA = (5 EGR 0.95) + (15 Sya 0.85) game Total 5.26 + 17.65 = 22.91. Tambahkan suku cadang 10%: 25.2. Pilih transformator 30 kVA.

Komunitas tempat tinggal

Kepadatan muatan rendah, PF Tinggi: Kebanyakan peralatan rumah tangga (Lemari es, TV, Mesin cuci) memiliki PF 0.9 0.95. Gunakan PF rata-rata 0.92 - 0.95.

Contoh: Apartemen kompleks 20 unit, setiap unit dengan beban 5 kW (rata-rata). Total beban = 20 × 5 = 100 kW. Dihitung kVA = 100 Rooney 0.95 game diindikasikan 105.26. Tambahkan margin 15% (untuk penggunaan puncak, misalnya, memasak malam): 121.05. Pilih transformator 125 kVA.

Pertanyaan Umum

T: Apa perbedaan antara kapasitas transformer (kVA) dan konsumsi daya sebenarnya (kW)? Bagaimana cara menukarnya selama pemilihan?

A: perbedaan inti adalah bahwa kVA mengacu pada daya yang tampak (termasuk Daya Aktif + daya reaktif), sementara kW mengacu pada konsumsi daya aktual." Mereka dikonversi melalui faktor daya (PF) menggunakan formula: kVA = kW EGR PF (formula inti untuk dipilih).

T: apa saja langkah-langkah inti untuk memilih kapasitas transformer? Bagaimana memilih spesifikasi standar setelah perhitungan?

A: melakukan perhitungan yang akurat dalam 3 langkah, kemudian mencocokkan spesifikasi standar:

1. Menghitung total muatan: Sum beban kontinyu dalam penuh;

2. Mengonversi beban terputus-putus menggunakan faktor permintaan (misalnya, mesin las 20kW dengan frekuensi penggunaan 30% ditunjukkan 20 × 0.3 = 6KW);

3. Faktor daya: 0.75 0.85 untuk skenario industri, 0.85 0.9 untuk komersial, dan 0.9-0.95 untuk perumahan;

4. Tambahkan margin keselamatan: 10% untuk skenario beban stabil, 20% untuk skenario berorientasi pertumbuhan dengan potensi ekspansi tinggi. Setelah perhitungan, pilih "spesifikasi standar terkecil yang lebih besar dari nilai yang dihitung."

T: apa saja titik fokus yang berbeda untuk pilihan kapasitas transformator dalam skenario industri, komersial, dan perumahan?

A: Pilih berdasarkan karakteristik muatan:

1. Industri/manufaktur (pabrik, lokakarya): prioritas arus Starter motor bertenaga tinggi (tambahan kapasitas 10%-15% diperlukan). Beban terkonsentrasi dan berfluktuasi; Pilih spesifikasi dengan margin besar (misalnya, pilih 80kVA untuk dihitung 79,4 kVA);

2. Bangunan Komersial (bangunan kantor, mal): beban inti adalah HVAC (PF 0.8-0.85) dan lampu LED (PF 0.95 +). Menghitung dengan rata-rata PF 0.85-0.9; Merekomendasikan 30kVA untuk 1,000 ㎡ kantor;

3. Komunitas perumahan (apartemen, daerah tempat tinggal): peralatan rumah tangga memiliki PF 0.9-0.95, dengan beban yang tersebar dan konsentrasi puncak (misalnya, memasak malam). Tambahkan margin 15%; Direkomendasikan 125kVA untuk 20 apartemen.

Q: Mengapa kita tidak bisa memilih transformator dengan kapasitas pencocokan yang tepat untuk nilai yang dihitung? Berapa banyak margin keselamatan (load factor) yang harus dipesan?

J: pencocokan yang tepat menyebabkan 3 risiko besar:

1. Tidak mampu untuk menangani arus mulai puncak peralatan (arus mulai motor adalah 3-5 kali nilai yang dinilai);

2. Tidak ada ruang ekspansi untuk peralatan baru di masa depan;

3. Pemotongan muatan berlebih yang mudah selama penggunaan normal.

Rekomendasi margin keselamatan:

1. Skenario beban stabil (bangunan kantor dewasa, daerah tempat tinggal lama): menambah 10%;

2. Skenario berorientasi pertumbuhan (pabrik startup, komunitas perumahan baru): menambah 20%;

3. Skenario kelebihan beban frekuensi tinggi industri (taman industri, manufaktur berat): menambah 20%-30%.

T: bagaimana cara secara akurat memilih kapasitas untuk beban kompleks atau tidak dipastikan?

A: estimasi mandiri tidak dianjurkan untuk skenario kompleks; Berkonsultasi dengan para teknisi listrik. Mereka dapat melakukan analisis muatan rinci, pengukuran di tempat faktor daya aktual, dan merekomendasikan nilai kVA yang optimal. Dalam jangka panjang, hal ini menghindari kerugian yang tinggi yang disebabkan oleh keputusan yang salah.

Memilih kapasitas transformator yang tepat bukan hanya tentang membeli perangkat; Itu tentang memastikan catu daya yang stabil, efisien, dan aman untuk operasi Anda.
